SLD超辐射发光二极管
  • 内置制冷器
  • 低光谱纹波
  • 单模或保偏尾纤输出
咨询热线： +86-27-87981061
在线询价 产品手册下载
产品特点规格参数应用场景
产品特点
  • 01
    3dB带宽>35nm
  • 02
    8PIN蝶形封装
  • 03
    内置制冷器
  • 04
    工作温度范围：-45~+70°C
  • 05
    低光谱纹波
  • 06
    单模或保偏尾纤输出
  • 07
    工作波长1310nm
  • 08
    储存温度范围：-55~+85°℃
规格参数

 产品指标(T=+25°C)



类别 参数 符号 单位 指标
光学指标 中心波长 λc nm 1310±15
工作电流 Ic mA 100
3dB光谱宽度 BW nm ≥35
出纤功率@100mA p mW 0.3~1.8
光谱纹波 Ripple dB <0.2
偏振消光比 PER dB <1
全温功率变化(-45C~+70°C) △P / <6%
电学指标 工作制冷电流 Itec mA ≤600
最大制冷电流 Imax mA 1200
热敏电阻阻值 Rth KΩ 10
最大制冷电压 Vmax V 3.2
封装结构 封装形式 / / 蝶形8PIN
封装尺寸 / mm 22*12.6*7.3
尾纤类型 / / PM、SM fiber
尾纤长度 L mm 1.5
尾纤强度 / kgf 1



参数 符号 最小 最大 单位
存储温度 TS -55 +85 ℃
工作温度 Tc -45 +70 ℃
反向电压 VCC / 2 V
正向电流 Ic / 150 mA
制冷器电压 V / 3.2 V
制冷器电流 I / 1.2 A
存储湿度 / 5 85 %RH
焊接温度 / / +260 ℃
焊接时间 / / 10 S

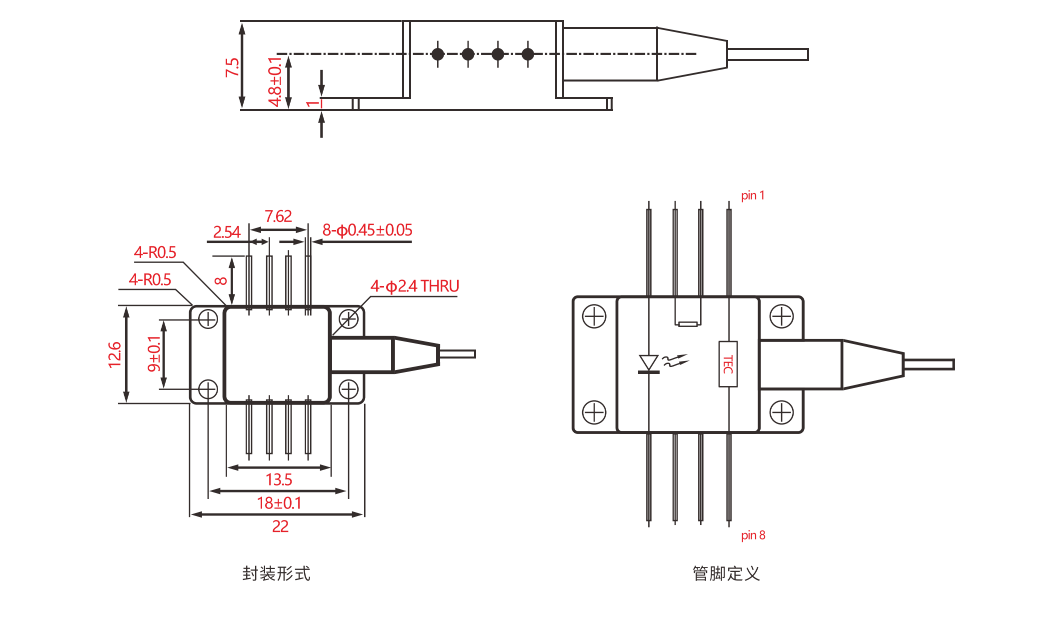

封装尺寸及管脚定义



Pin Number Connection Pin Number Connection
1 TEC Cooler(+) 5 SLD Cathode(-)
2 Thermistor 6 NC
3 Thermistor 7 NC
4 SLD Anode(+) 8 TEC Cooler(-)



应用场景
光纤陀螺系统
光纤传感系统
光学相干成像
光通信系统
