多功能集成光学器件
多功能集成光学器件采用铌酸锂退火一质子交换工艺制作,具有分光、相位调制、起偏等功能。主要用于光纤陀螺、光纤传感等领域,产品性能稳定可靠,已在多个国家重点工程中批量应用。
  • 低插入损耗及半波电压
  • 低背向光反射及残余强度调制
  • 批量一致性和长期稳定性高
咨询热线: +86-27-87981061
产品特点
  • 01
    低插入损耗及半波电压
  • 02
    低背向光反射及残余强度调制
  • 03
    批量一致性和长期稳定性高
规格参数

 常温性能指标(+18°c~+28°c)



性能等级(参数) 单位 A级 Β级 C级
工作波长 nm 1310/1550
分光比 / 50.0±2.0% 50.0±3.0% 50.0±5.0%
尾纤偏振串音 dB ≤-30 ≤-27.0 ≤-25.0
插入损耗 dB ≤3.5 ≤4.0 ≤4.5
波形斜度 / ≤1/250 ≤1/250 ≤1/200
半波电压 V ≤4.0
背向反射损耗 dB ≥55.0
残余强度调制 / ≤0.1%
工作温度 ~50+75
贮存温度 ~50+85
封装尺寸 mm 30x18x5.30x12x5、20x10x4.5(或按客户要求)
尾纤长度 m >1(或按客户要求定制)
尾纤类型 / 单模/保偏、125/250μm或80/1650μm、光纤快轴耦合(或按要求)





全温性能指标(-50°c~+75°c)



性能等级(参数) 单位 A级 Β级 C级
插入损耗变化量 dB ≤0.3 ≤0.5 ≤0.8
分光比变化量 / ≤3.0% ≤5.0% ≤5.0%
尾纤偏振串音 dB ≤-27.0 ≤-25.0 ≤-23.0

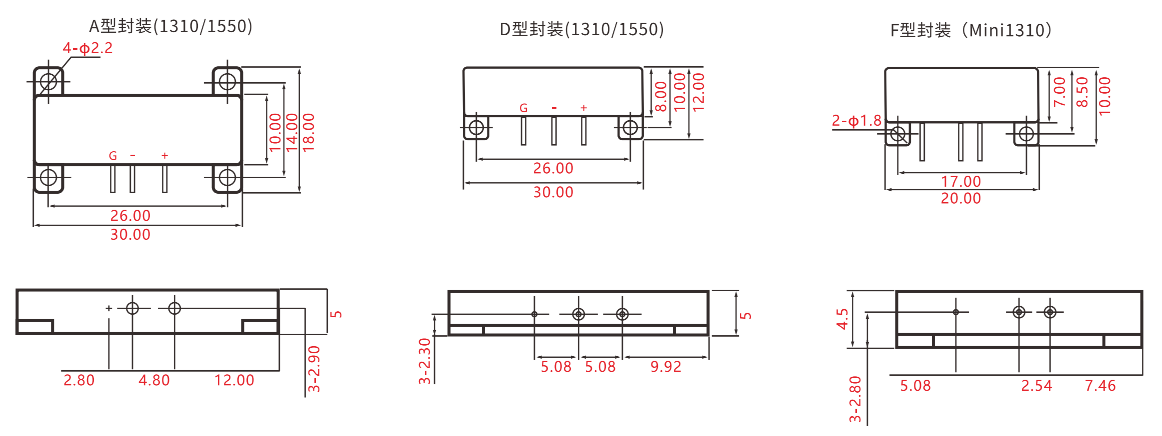

封装尺寸



定制信息
